CCD 丝印机的核心部件有哪些?

2024-10-24 15:16:37
21

  CCD 丝印机核心部件包括以下几个部分:

  一、CCD 视觉系统

  CCD(电荷耦合器件)是整个视觉系统的关键。它相当于机器的 “眼睛”。CCD 传感器能够高精度地捕捉承印物的图像信息,包括位置、形状、尺寸等细节。例如,在印刷高精度电子产品线路板时,CCD 视觉系统可以准确地识别线路板上微小的焊盘、线路的位置和形状,其分辨率可以达到微米级别。这使得丝印机能够准确地定位印刷图案,保证印刷的准确度。而且,CCD 视觉系统还可以对印刷后的图案进行检测,及时发现印刷缺陷,如图案偏移、墨量不足等问题。

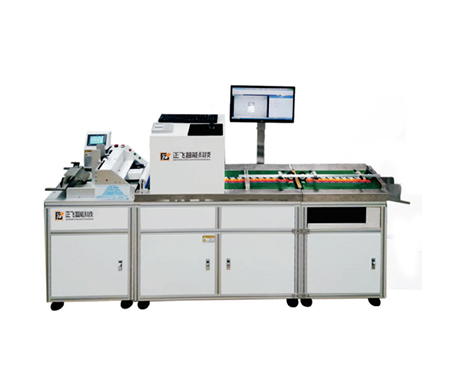

CCD 丝印机

  二、印刷头

  印刷头是直接负责将油墨转移到承印物上的部件。对于 CCD 丝印机而言,印刷头的精度和稳定性至关重要。它通常由刮刀和回墨刀组成。刮刀的材质和角度会影响油墨的转移效果。良好的刮刀能够均匀地将油墨刮过丝网,使油墨透过网孔准确地印刷在承印物上。回墨刀则负责在每次印刷后将油墨均匀地回收到初始位置,为下一次印刷做准备。在一些高速 CCD 丝印机中,印刷头还具备自动调节压力的功能,能够根据承印物的不同厚度和材质,灵活地调整印刷压力,以确保油墨的良好转移。

  三、丝网组件

  丝网是丝印机实现图案印刷的基础。丝网的材质、目数等参数决定了印刷的分辨率和油墨透过性。在 CCD 丝印机中,丝网的张力控制非常重要。准确的张力控制系统能够保证丝网在印刷过程中保持平整,防止出现丝网松弛而导致图案变形的情况。而且,丝网的安装和更换也比较方便,操作人员可以根据不同的印刷需求,快速地更换不同图案的丝网。例如,在印刷多种不同图案的塑料制品时,可随时更换相应图案的丝网,以满足多样化的生产需求。

  四、控制系统

  控制系统是 CCD 丝印机的 “大脑”。它负责协调各个部件的工作,包括 CCD 视觉系统的数据处理、印刷头的运动控制、丝网的升降以及整个印刷流程的自动化操作。先 进的控制系统可以实现高精度的位置控制和速度调节。通过预设的程序,操作人员可以方便地调整印刷参数,如印刷速度、印刷次数、CCD 检测精度等。同时,控制系统还具备故障诊断和报警功能,一旦某个部件出现异常,能够及时提醒操作人员进行维修和处理。
